Водостічна система Struga (Польща) – це одна з найбільш надійних та якісних водостічних систем у Європі. Система виготовляється із шведської сталі Prelaq RWS виробництва SSAB.

Шведський концерн SSAB – світовий лідер у виробництві високотривкої сталі та має гарантію 30 років! У нас є різні моделі і кольори водостоків Struga.

Безумовною перевагою листової сталі Prelaq RWS є товстий шар цинку, навіть 300г/м2 з двох сторін, яка є бронею, що захищає сталеву серцевину від іржи,  особливо в місцях надрізів і подряпин. Товщина серцевини в залежності від елементу складає 0,6 – 1,25мм.

Сталевий лист покритий з обох сторін органічним шаром Prelaq RWS товщиною 35 мкм з кожного боку.

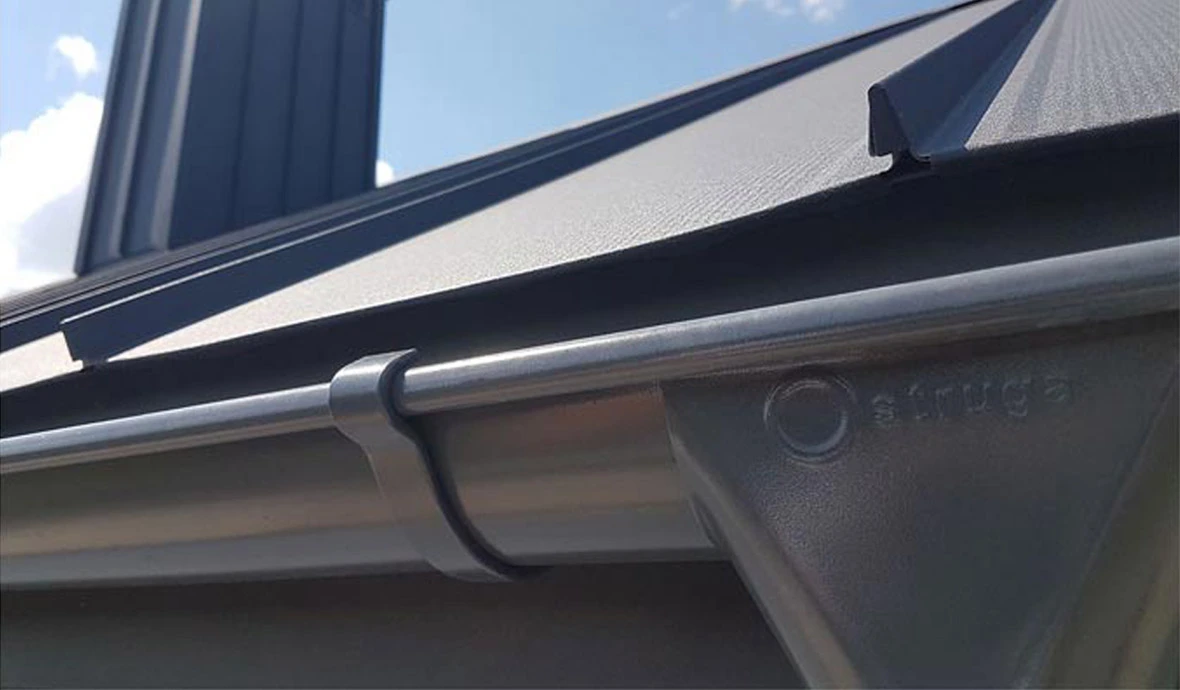

Фото водостічна система Struga

Переваги водостічної системи Struga

Водостічна система – це дуже важливий елемент даху, завдання якому організовується відведення тисяч літрів води під час дощу. Сталева водостічна система “Struga” – це найкращий вибір, якому притаманні усі властивості практичної системи водовідведення:

  • витривалість – водостічна система “Struga” – виробляється тільки і виключно із шведської сталі Prelaq RWS. Три ґатунки матеріалу (PLX, B420, SUB250) товщиною від 0,6 мм до 1,25 мм гарантує негнучкість, пластичність і витривалість елементів. Листова сталь оцинкована з обох сторін регулярною кількістю цинку навіть 300 г/м2.
  • міцні гаки – система “Struga” має класичні гаки для крокв та сучасні гаки для торцевої дошки, зміцнені завдяки відповідному профілю та негнучкій жерсті.
  • безпека – сталь, з якої виробляється система “Struga”, стає часом вирішальним елементом безпеки при переміщенні на покрівлі.
  • функціональність – аксесуари системи, такі як швидкі у монтажу з’єднувальні елементи водостічної системи, зміцнення ринви SWR, роблять з системи “Struga” продукт досконалої якості.
  • можливість монтажу в холодні дні – елементи системи “Struga” не деформуються під час згинання і монтажу, тому їх можна монтувати навіть взимку.
  • лак нової генерації – органічна товстошарова зовнішня оболонка товщиною 35um з двостороннім покриттям, що досконало захищає елементи системи “Struga” від вигорання та зміни кольору впродовж довгих років.
  • мінімальне температурне розширення – сталева водостічна система не змінює розміру у теплі дні і холодні ночі. Тому зберігається форма ринви, труби та інших аксесуарів протягом усього періоду експлуатації.
  • колір, система “Struga” виробляється у 13 варіантах кольорів, з яких усі підходять до кольорів дахових скатів 1.
  • комплект аксесуарів – ми поставляємо комплект елементів, необхідних, щоб створити повністю безпечну, витривалу і функційну систему водовідведення (наприклад, є елементи для зміцнення і фіксації ринви).
  • прихований шов труби – водостічна труба, старанно виконана, без помітного зовнішнього шву.
  • гарантія – виробник системи “Struga” дає письмову гарантію на 30 років.

Водосток “Struga” виробляється у 13 варіантах кольорів, з яких можна вибрати той, який найкраще підійде до кольору покрівлі.
Фото кольорів водостоку Struga Польша
Ринви Struga Івано-Франківськ

Елементи водостічної системи Struga

Жолоб водостічної системи Struga

Жолоб водостічної системи Struga

Жолоб 135 мм. –  ідеальне рішенням завдяки найбільшій глибині – 85 мм.
Матеріал: шведська листова сталь Prelag RWS.
Розміри жолоба:

  • система 125 мм., довжина 2м.;
  • система 125 мм., довжина 3м.;
  • система 125 мм., довжина 4м.;
  • система 135 мм., довжина 2м.;
  • система 135 мм., довжина 3м.;
  • система 135 мм., довжина 4м..
  • система 150 мм., довжина 2м.;
  • система 150 мм., довжина 3м.;
  • система 150 мм., довжина 4м..

Застосування: головний елемент жолоб, збирає тисячі літрів води.

Порада: нахил при встановленні 5 мм на 1 м. для покращення швидкості відтоку води, вирізка отвору для відведення води, збільшує продуктивність ринви, але мусить бути не більше діаметра отвору лійки, яка до нього прилягає.

Стічна труба водостічної системи Struga

Стічна труба водостічної системи Struga

Шпунт у кінці труби, захований всередину – це виняткова естетика та стабільний зовнішній діаметр.

Матеріал: шведська листова сталь Prelag RWS.

Розміри:

  • система 90 мм., довжина 1м./3м./4м;
  • система 100 мм., довжина 1м./3м./4м;

Застосування: труба приєднується безпосередньо з лійкою або коліном. Має професійне звуження у версії 1 м., що дає змогу використовувати залишок для відведення, внизу встановити вилив, або ввести у водостічну канаву.

Поради: не забути про достатню кількість кріплень.

Накладка для жолоба водостічна система Struga

Матеріал: шведська листова сталь Prelag RWS.

Розміри: система 125/0,06 кг; система 150/0,07 кг.

Застосування: монтаж на кінці ринви замість її доповнення або кута.

Поради: заглушка універсальна ліва та права, монтаж на ринві за допомогою покрівельного ущільнювача Soudal.

Підсилення жолоба водостічна система Struga

Підсилення жолоба водостічна система Struga

Матеріал: шведська листов

а сталь Prelag RWS.

Розміри: довжина 290 мм/0,05кг.

Застосування: монтаж зміцнення здійснюється за допомогою сполучення його з ринвою та кроквою. Це максимально збільшує витримку ринви на сніг та кригу, які спадають з даху.

Поради: підтверджена ефективність застосування, не забудьте прикріпити елемент відповідним дюбелем завдовжки макс. 20 мм.

Потрібна кількість: до кожної крокви, а також біля кутів та з’єднувачів ринви.

Закріплювач жолоба водостічна система Struga

Фото закріплювач жолоба водостічна система Struga

Матеріал: оцинкована сталь або алюмоцинк.

Розміри: довжина 280 мм/0,06кг.

Застосування: зміцнював кута зміцнює сполучення жолобів, а також сполучення із кутами, які мають властивість вигинатися на зовнішньому куті фасаду.

Потрібна кількість: монтаж на кожному сполученні жолоба та жолоба з кутом та з’єднувачем.

Держак водостічної труби під дюбель

держак водостічної труби під дюбель водостічна система Struga

Матеріал: шведська листова сталь Prelag RWS.

Розміри: системний 90 мм/0,11 кг.;
системний 100 мм/0,12 кг.

Застосування: утримує трубу, монтаж за допомогою кронштейна окремо доступного до фасаду (L=100/160/200/250мм).

Поради: належить купити окремо відповідно монтажний дюбель, залежно від товщини обшивки, використовуючи молоточок при монтажі вважаючи, щоб не подряпати покриття елементів.

Потрібна кількість: потрібна одна штука на кожні 1-2 м., а також 1 дюбель (купується окремо).

Дубель до держака водостічної труби

дубель до держака водостічної труби L=160/200 мм. водостічна система Struga

L=160/200 мм.

Матеріал: оцинкований стальний стержень.

Розмір: довжина 160 мм або 200 мм.

Держак водостічної труби (шуруп)

держак водостічної труби (шуруп) водостічна система Struga

Матеріал: шведська листова сталь Prelag RWS.

Розміри: системний 90 мм/0,11кг.;
системний 100 мм/0,12кг.

Застосування: утримує трубу вертикально, монтаж за допомогою двох довгих болтів/дюбелів які купуються окремо (L=152 мм).

Поради: використовується молоточок при монтажі, щоб не подряпати покриття елементів.

Потрібна кількість: одна штука кожні 1-2 м та 2 металеві болти (купуються окремо).

З’єднувальний елемент ринви

з'єднувальний елемент ринви водостічна система Struga

Матеріал: шведська листова сталь Prelag RWS та гумова прокладка.

Розміри: системний 125 мм /0,13 кг.;

системний 150 мм /0,15 кг.

Застосування: елемент багаторазового вжитку для сполучення двох ринв або ринви з кутом, належить загнути носик після сполучення та закрити елемент.

Поради: монтаж з обох боків з’єднувача. Слід пам’ятати про залишок 2-3 мм. Між ринвами у з’єднувачі з метою компенсації зміни довжини, яка виникає при зміні температури.

Потрібна кількість: залежно від кількості елементів, жолобів та кутів.

Кут ринви внутрішній/зовнішній 90/135 градусів.

кут ринви внутрішній 90 градусів водостічна система Struga
Кут ринви внутрішній 90 градусів
Кут зовнішній 90 градусів водостічна система Struga
Кут зовнішній 90 градусів

Матеріал: шведська листова сталь Prelag RWS.

Розміри:

системний 125, кут 90 градусів у версії зовнішня та внутрішня/0,53 кг.;
системний 150, кут 90 градусів у версії зовнішня та внутрішня/0,60 кг.;
системний 125, кут 135 градусів у версії зовнішня та внутрішня/0,53 кг.;
системний 150, кут 135 градусів у версії зовнішня та внутрішня/0,60 кг.;

Застосування: сполучення з ринвою за допомогою з’єднувальних елементів на кутах будинку, зовнішнім та внутрішнім.

Поради: монтаж зміцнювача та гаків з обох боків кута.

Гак короткий для торцевої дошки

гак короткий для торцевої дошки водостічна система Struga

Матеріал: шведська листова сталь Prelag RWS.

Розміри: система 125 мм., товщина 1,25 мм./0,10 кг.;
система 150 мм., товщина 1,25 мм./0,12 кг.

Застосування: гак для ринви не тільки підтримує її, але й дає змогу виконувати монтаж вже у присутності покриття даху без необхідності підносити металопрофіль.

Порада: зверніть увагу на правильний розрахунок нахилу ринви, кріплення слід змонтувати біля з’єднувача ринви з обох боків, та й біля кутів, належить закріпити його міцно шурупами.

Необхідна кількість: кожні 50 см., а також з обох боків з’єднувача ринви та біля кутів.

Гак для крокви, L= 210 мм

гак для крокви, L= 210 мм водостічна система Struga

Матеріал: Швелер оцинкований із порошковим фарбуванням під системний колір.

Розмір: товщина 5 мм., ширина 25 мм. Система 125 мм., довжина 210 мм/0,41 кг.
товщина 5 мм., ширина 25 мм. Система 150 мм., довжина 210 мм/0,50 кг.

Застосування: гак, який є класичним рішенням підтримування ринви з використанням кріплення до крокви успішно використовується у сучасних покрівельних системах.

Порада: зверніть увагу на відповідний загин швелера під час монтажу, кріпіть гаки міцно відповідними шурупами.

Потрібна кількість: до кожної крокви.

Лійка

Лійка водостічна система Struga. Перехід ринви у трубу, який виконує функцію лійки, що відводить воду

Матеріал: шведська листова сталь Prelag RWS.

Розміри:  системний 125, перехід на трубу 90/0,30 кг.
системний 150, перехід на трубу 100/0,39 кг.

Застосування: лійка – це перехід ринви у трубу, який виконує функцію лійки, відводить воду.

Поради: максимальний діаметр отвору в ринві на лійку мусить бути меншим за діаметр шийки лійки, відстань між двома лійками на одному вертикальному спаді не повинна перевищувати 20 м.

Потрібна кількість: площа покрівельного скату 100 м2 одна штука, 100-150 м2 декілька штук.

Трійник

трійник водостічна система Struga

Матеріал: шведська листова сталь Prelag RWS.

Розміри: системний 90 мм/0,52 кг.;
системний 100 мм/0,79 кг.

Застосування: сполучає дві труби в одну.

Поради: водостічні труби можуть вимагати додаткового коліна для сполучення із трійником.

Виливка з комірцем

виливка з комірцем водостічна система Struga

Матеріал: шведська листова сталь Prelag RWS.

Розміри: системний 90 мм., кут загину 70 градусів/0,31 кг;
системний 100 мм., кут загину 60 градусів/0,34 кг.

Застосування: виливка природно закінчує вертикаль водостоку, має профільоване кільце на обрамуванні, завдяки якому вода потрапляє у вилив.

Поради: 20 мм. монтаж за допомогою відповідних оцинкованих дюбелів 20 мм, до водостоку.

Коліно, кут загину 70 градусів

коліно, кут загину 70 градусів водостічна система Struga

Матеріал: шведська листова сталь Prelag RWS.

Розміри: системний 100 мм., кут загину 70 градусів/0,34 кг.;
системний 90 мм., кут загину 70 градусів/0,31 кг.

Застосування: монтаж коліна наступає при потребі пересунути вертикаль спаду, як правило під підшивкою, елемент з одного боку має більший діаметр, завдяки чому полегшує монтаж сполучення з трубою та лійкою.

Поради: монтаж оцинкованим відповідним дюбелем 20 мм для лійки та труби або коліна.
